เครื่องขึ้นรูปหน้าแปลน TDF

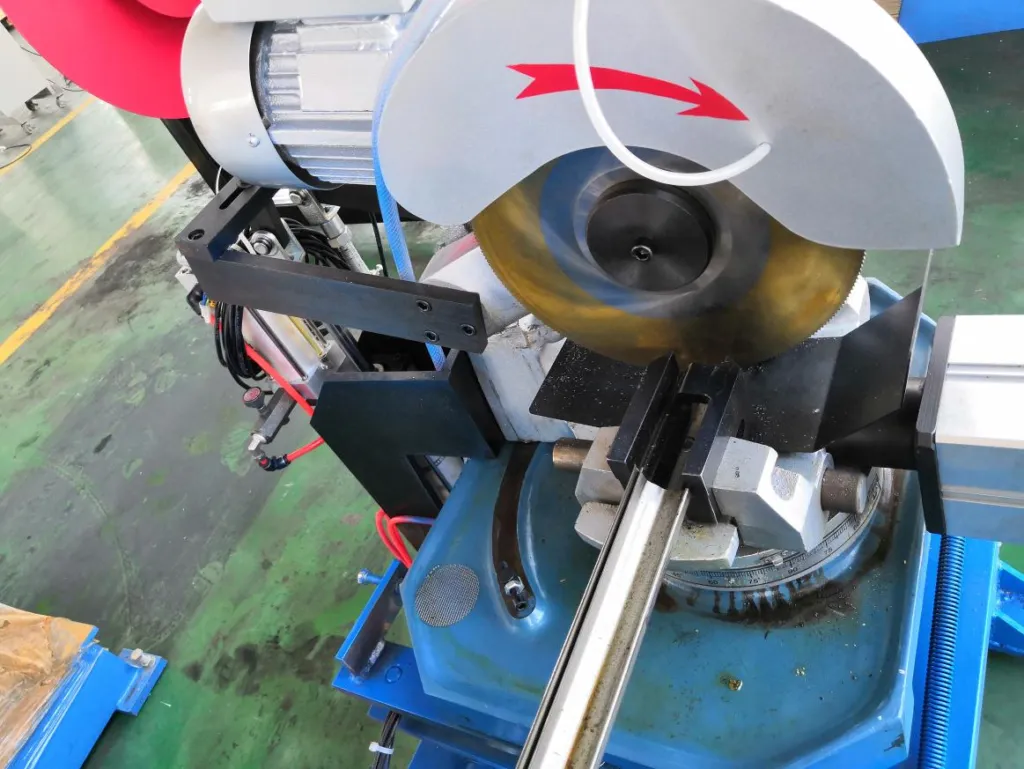

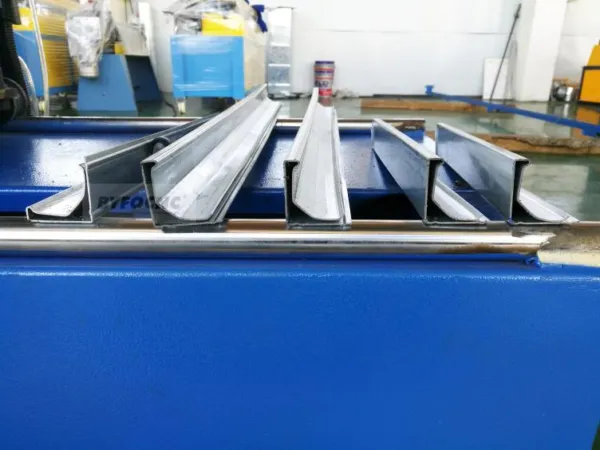

เครื่องขึ้นรูปหน้าแปลน TDC   ประหยัดวัสดุ ประสิทธิภาพการทำงานสูง การการเชื่อมต่อที่มั่นคง และอื่นๆ เหมาะอย่างยิ่งสำหรับท่อทั่วไปที่มีหน้าตัดขนาดใหญ่ เครื่องขึ้นรูปหน้าแปลน TDC ประกอบด้วยส่วนหลักๆ คือ เครื่องคลายขดลวด ตัวเครื่องขึ้นรูป และส่วนตัด ส่วนตัดสามารถแบ่งออกเป็น การตัดด้วยล้อเจียรและการตัดด้วยเลื่อยไฟฟ้า  และสามารถทำงานได้โดยอัตโนมัติ ความเร็วในการทำงานอยู่ที่ 5-7 เมตร/นาที ตามประสิทธิภาพการทำงาน ความแข็งแรง  สามารถแบ่งออกเป็น 5 ประเภท ได้แก่ T-20, T-25, T-30, T-35, T-40 นอกจากนี้ เครื่องจักรหนึ่งชุดที่ผลิตผลิตภัณฑ์ซีรี่ส์ TDC ขนาดเดียว สามารถนำไป เครื่องตัด เครื่องดัด เครื่องพับ เครื่องล็อคแบบพิทส์เบิร์ก เครื่องทำเหล็กฉาก และเครื่องป้อนวัสดุ ท่อที่ผลิตได้นั้นได้มาตรฐาน

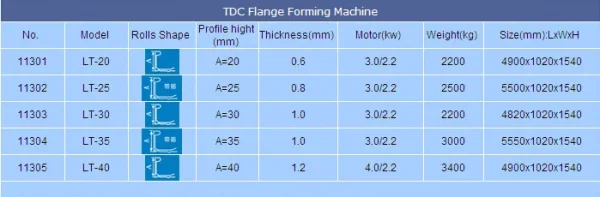

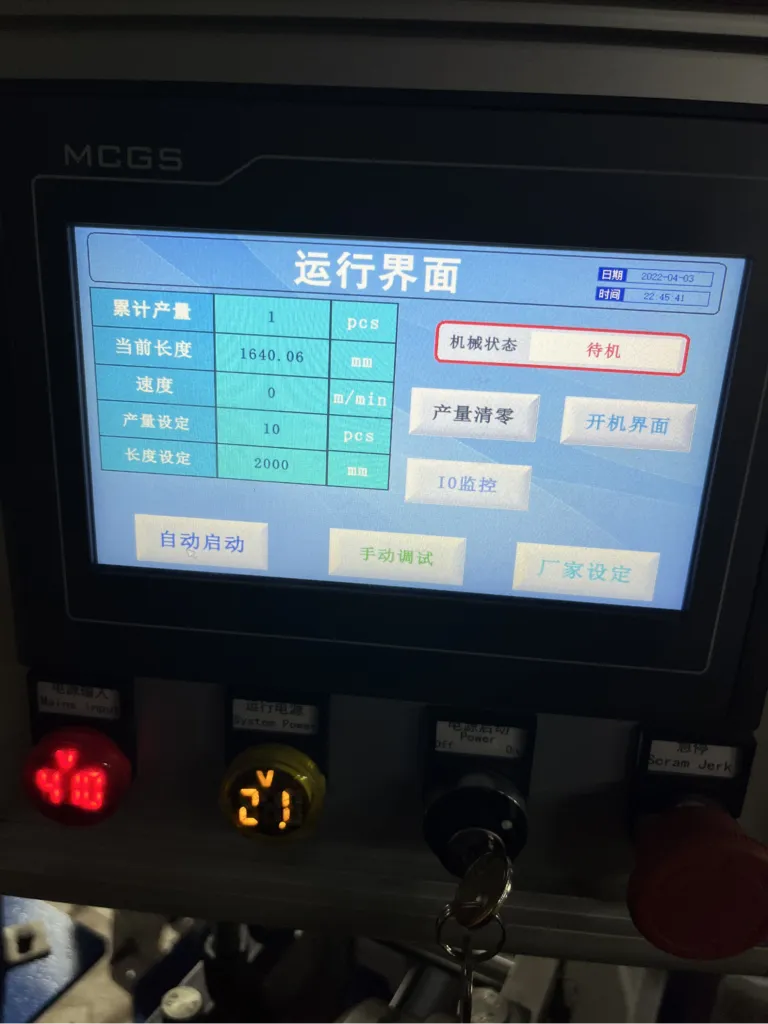

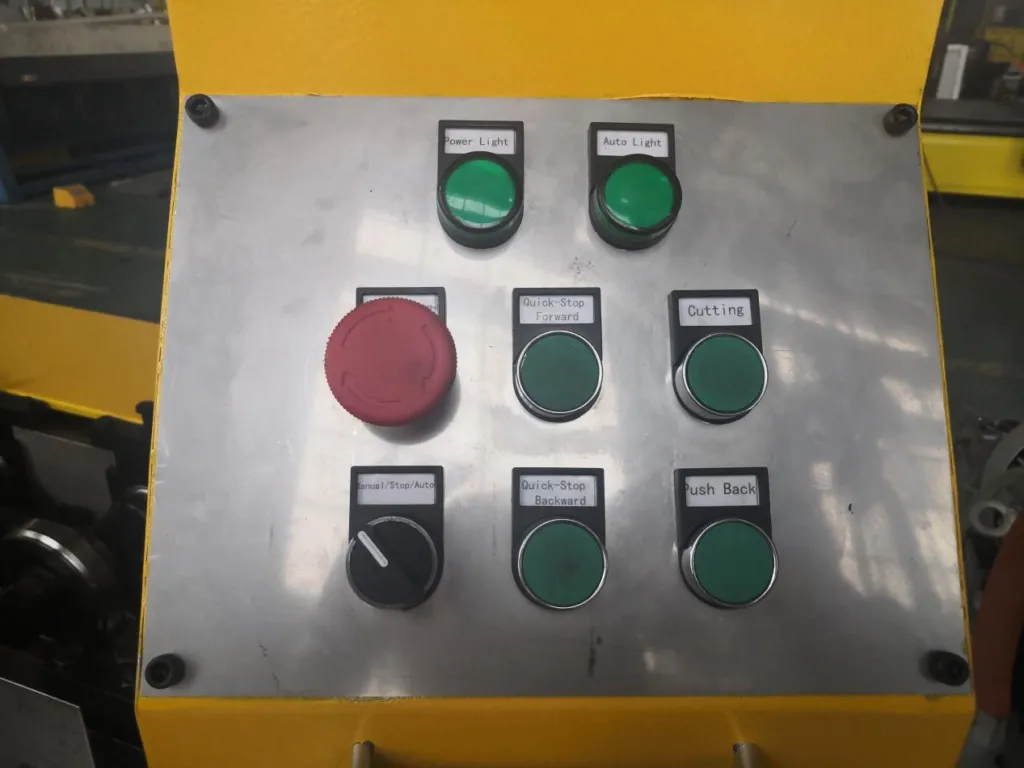

คุณสมบัติการทำงาน แบบเดี่ยวสามารถแบ่งออกเป็น 5 รุ่นตามความต้องการใช้งาน ได้แก่ T-20, T-25, T30, T35 และ T40 สามารถขึ้นรูปหน้าแปลน TDC ได้โดยอัตโนมัติ และป้อนวัสดุโดยอัตโนมัติในขณะที่แผ่นโลหะกำลังประมวลผล รุ่น T-20 สามารถตัดแผ่นโลหะได้หนา 0.5 มม. ถึง 0.8 มม. ขนาดโดยรวม 4900×1020×1540 มม. น้ำหนัก 2200 กก. มอเตอร์หลัก 3 กิโลวัตต์ มอเตอร์ส่วนตัด 2.2 กิโลวัตต์ ความยาวในการตัดจะขึ้นอยู่กับวัตถุดิบ รุ่น T-25 สามารถตัดแผ่นโลหะได้หนา 0.5 มม. ถึง 1.0 มม. ขนาดโดยรวม 5500×1020×1540 มม. น้ำหนัก 2500 กก. มอเตอร์หลัก 3.0 กิโลวัตต์ มอเตอร์ส่วนตัด 2.2 กิโลวัตต์ รุ่น T-30 สามารถตัดแผ่นโลหะได้หนา 0.5 มม. ถึง 1.0 มม. ขนาดโดยรวม 4820×1020×1540 มม. น้ำหนัก 2200 กก. มอเตอร์หลัก 3 กิโลวัตต์ มอเตอร์ส่วนตัด 2.2 กิโลวัตต์ รุ่น T-35 สามารถตัดแผ่นโลหะได้หนา... เครื่องตัดแผ่นโลหะรุ่น T-40 สามารถตัดแผ่นโลหะได้หนา 1.0 มม. ขนาดโดยรวม 5550×1020×1540 มม. น้ำหนัก 3000 กก. มอเตอร์หลัก 3 กิโลวัตต์ มอเตอร์ส่วนตัด 2.2 กิโลวัตต์ ส่วนรุ่น T-40 สามารถตัดแผ่นโลหะได้หนา 1.2 มม. ขนาดโดยรวม 4900×1020×1540 มม. น้ำหนัก 3400 กก. มอเตอร์หลัก 4 กิโลวัตต์ มอเตอร์ส่วนตัด 2.2 กิโลวัตต์

ขดลวดที่ไม่มีแหล่งจ่ายไฟ เส้นผ่านศูนย์กลางภายในของขดลวด: 450–530 มม. เส้นผ่านศูนย์กลางภายนอกของขดลวด: ≤1200 มม. ขนาด: 850*750*1100 มม. 2 ระยะการเคลื่อนที่ของตัวนำ: ความกว้างของระยะการเคลื่อนที่ของตัวนำ: 55 มม.—200 มม. 3 โครงขึ้นรูป:  วัตถุดิบ: เหล็กชุบสังกะสี, เหล็กกล้าคาร์บอนต่ำ: ตัวอย่างเช่น Q 235
ความหนา : 0.6 มม. – 0.8 มม.
ความกว้างของวัตถุดิบ: 80 มม. - 120 มม.
ประเภทของกรอบคือแบบติดผนัง
ชุดขึ้นรูป : 17 ชุดลูกกลิ้ง
เส้นผ่านศูนย์กลางของเพลาหลัก 42 มม. วัสดุของเพลาคือเหล็ก 40Cr
วัตถุดิบทำลูกกลิ้งคือเหล็ก GCr15 ทั้งหมด ความแข็ง HRC58-60
ความเร็วในการขึ้นรูป: 8 เมตร/นาที
ใช้พื้นที่ขนาด: ยาว x กว้าง 15 เมตร x 2 เมตร
กำลังมอเตอร์ 3 กิโลวัตต์ (ยี่ห้อ Ying Yi) ชนิดเกียร์ทดรอบ ZQ250 อัตราการไหลของของเหลวหล่อเย็นและหล่อลื่น: 120 ลิตร/นาที
